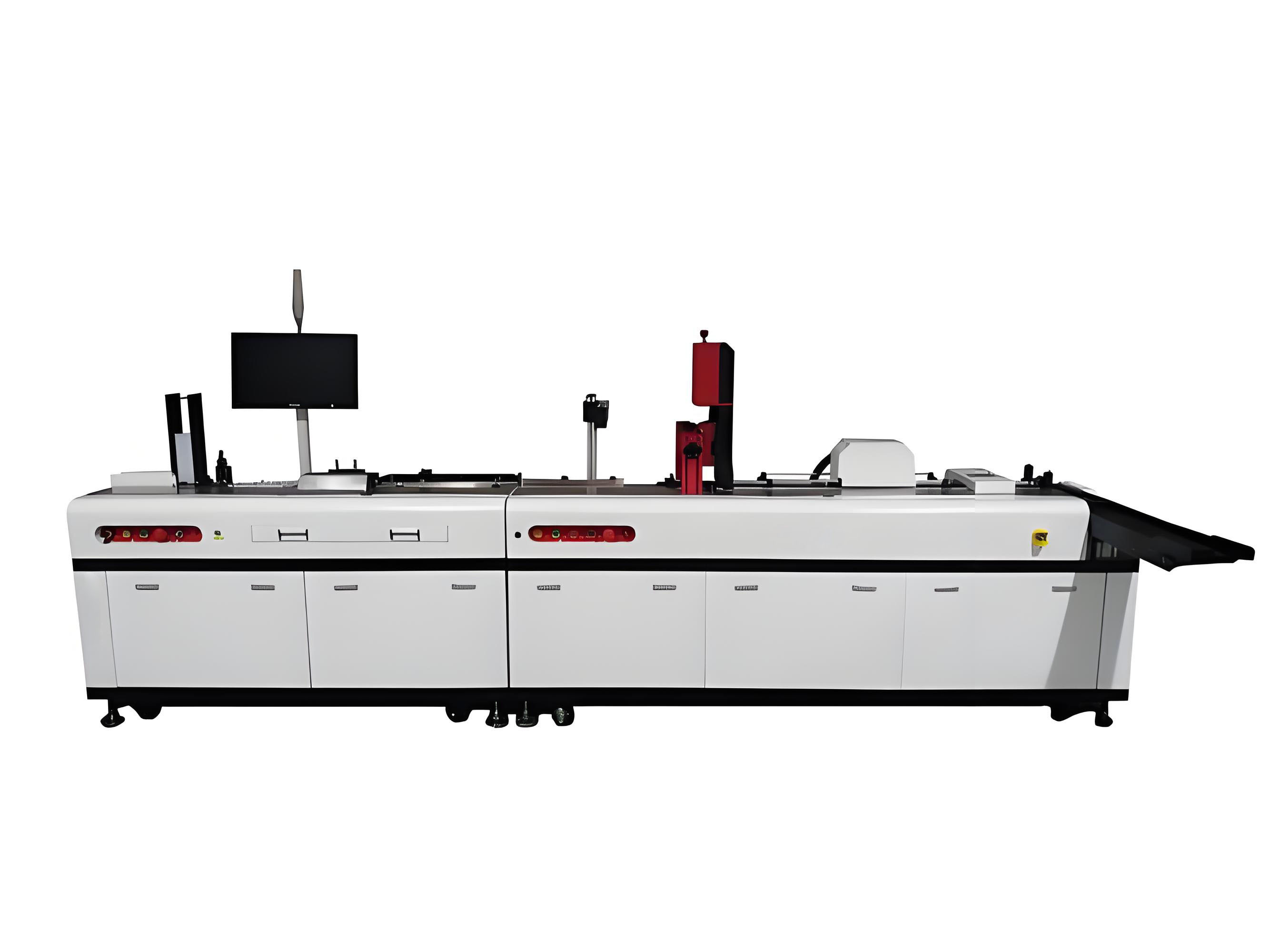

Système d'impression et d'étiquetage à jet d'encre numérique pour cartes et étiquettes

Ce système est un système d'emballage automatisé de cartes et d'étiquettes, personnalisé et conçu pour la pagination, le codage et le séchage UV, répondant aux exigences des clients. Adaptable aux besoins des produits, il peut être équipé de systèmes d'assistance tels qu'un système d'étiquetage et d'inspection. Il est principalement conçu pour répondre aux besoins des utilisateurs en matière de séparation, d'étiquetage, de codage, de séchage et d'inspection automatiques des cartes et étiquettes. L'équipement est équipé d'un système de contrôle PLC pour coordonner les opérations de pagination, d'étiquetage, de codage, de séchage, d'inspection et de rejet.

  • Système d'impression et d'étiquetage à jet d'encre numérique pour cartes et étiquettes
  • Système d'impression et d'étiquetage à jet d'encre numérique pour cartes et étiquettes

Présentation du produit

1.1 Spécifications techniques

Paramètres de l'équipement

Taille de l'équipement

3900 mm * 900 mm * 1600 mm (longueur * largeur * hauteur)

Poids de l'équipement

environ 250 kg

Consommation d'énergie

CA 220 V/3 kW

Fonctions de base de l'appareil

Alimentation des cartes/étiquettes Impression numérique UV Inspection visuelle (en option) Rejet/Collecte

Tapis roulant:

Type de pression négative

Pression atmosphérique

0,5 MPA

Matériau approprié

Carte en papier simple et plate

Format carte papier

épaisseur 0,15-3 MM, largeur maximale 150 MM

Vitesse de fonctionnement maximale

0-80 mètres par minute

Paramètres de l'imprimante à jet d'encre

Ajutage

Ricoh G5/G6

Taille d'impression maximale

largeur d'impression 54 mm

Résolution

600 dpi

Système d'alimentation en encre

Système d'alimentation en encre central

Interfaces

Port série, port Ethernet, œil électrique, interface d'encodeur, interface de buse d'impression

Capteurs

Prend en charge plusieurs capteurs externes (type NPN, type contact)

Système opérateur

Windows 10

Objet d'impression

Texte dynamique, compteur, date, code-barres dynamique, texte statique, image (peut être dynamique)

Type de code-barres

code unidimensionnel (EAN28, Code25, Code39, Code93, Code128, GS1Databar, etc.)

Codes QR (PDF417, DataMatrix, MaxiCode, QR Code, etc.)

Maintenance et entretien des équipements

1.Avant le démarrage, tous les débris présents sur la machine doivent être éliminés, en particulier à proximité des pièces mobiles, et aucun outil ne doit être placé sur la machine. Des objets tels que des chiffons doivent être placés sur la machine.
2. Les opérateurs doivent suivre une formation (notamment en matière de sécurité) avant de prendre leurs fonctions. Si la machine est utilisée par plusieurs opérateurs, il convient de préciser qu'une personne est responsable du démarrage de la machine, les autres n'étant pas autorisés à le faire. Avant de démarrer la machine, l'opérateur doit vérifier si personne ne s'approche des pièces mobiles. Ce n'est qu'après avoir vérifié que personne ne touchera les pièces mobiles que la machine peut être démarrée, et les autres personnes doivent être averties de la marche à suivre. Lorsque la machine est en marche, si l'opérateur constate une situation anormale, il doit immédiatement appuyer sur le bouton d'arrêt d'urgence et informer les autres opérateurs.
3. Sauf si cela est nécessaire et avec des mesures de protection suffisantes, aucune partie du corps ou objet ne doit entrer en contact avec les pièces mobiles de la machine.
4. Les non-opérateurs doivent être prévenus à l'avance s'ils souhaitent intervenir dans les opérations de réglage, de débogage ou de test de la machine.
5. Avant de mettre l'appareil sous tension et de le remettre sous tension, assurez-vous que l'environnement (personnel, équipement et composants de transmission) est sécurisé. Dans le cas contraire, la mise sous tension est impossible. Lors du démontage ou du nettoyage de la machine, appuyez sur l'interrupteur d'arrêt d'urgence afin d'éviter toute manipulation accidentelle. Toute opération anormale (y compris le nettoyage) est interdite pendant le fonctionnement de la machine. En cas d'entretien prolongé, coupez l'alimentation principale et affichez un panneau d'avertissement « Ne pas mettre sous tension » bien en vue sur la machine.
6. Il est interdit de démonter ou de modifier les pièces de la machine sans autorisation, notamment les éléments de sécurité. Les panneaux de sécurité doivent être protégés pendant le fonctionnement. En cas de redémarrage après maintenance, outre le nettoyage du site, les pièces mobiles doivent être tournées ou manœuvrées manuellement pour détecter tout obstacle. Lorsque tous les opérateurs quittent la zone de travail où se trouve la machine, l'alimentation doit être coupée et verrouillée afin d'empêcher toute mise en marche non autorisée. L'utilisation de la machine est interdite au personnel non formé et non qualifié.
