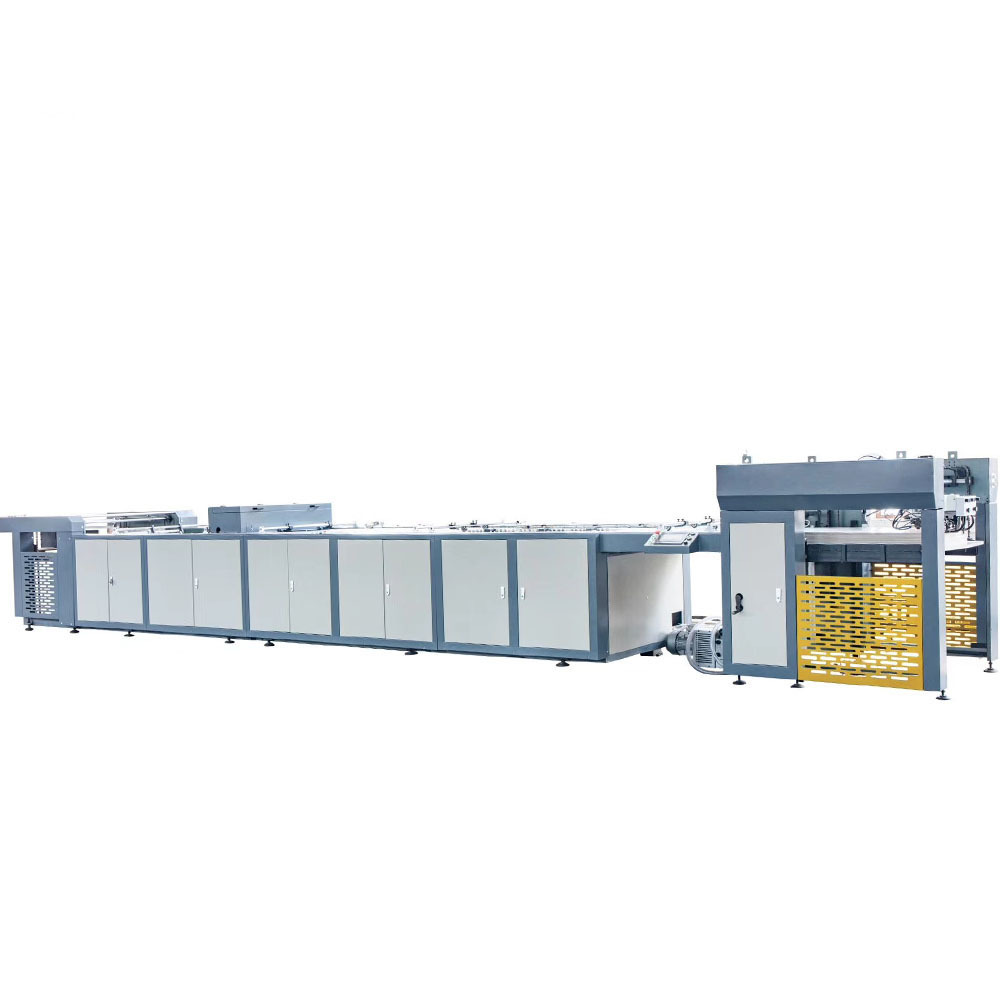

Système de transport à feuilles et de codage à jet d'encre

1. Paramètres de base

II.Description de la fonction :

1. Corrigez l'erreur d'alimentation du papier avec une jauge de traction ± 0,1 mm.
2. L'ensemble de la bande de la partie d'impression par pulvérisation est entièrement adsorbé.
3. Toute la ceinture de la partie LED est entièrement adsorbée.

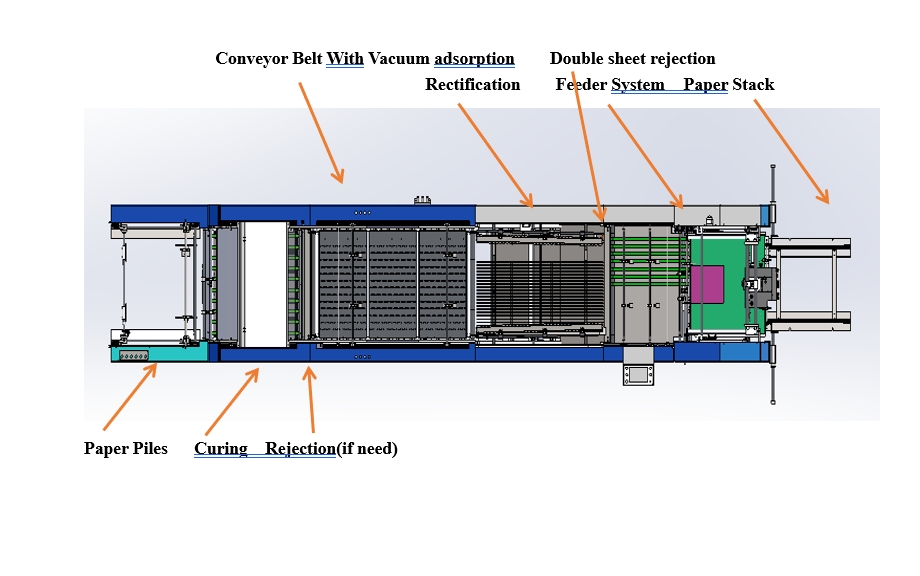

Processus d'alimentation du papier :

Alimentation papier pré-alimentée Contrôle de double feuille Correction du guide Courroie d'adsorption Réception automatique du papier

III.Principal structure:

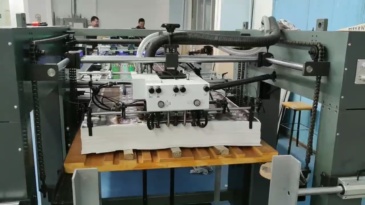

1) . Transport de papier

L'imprimante est équipée de quatre systèmes d'aspiration et d'alimentation, ainsi que d'un système d'alimentation haute vitesse (vitesse maximale de 13 000 feuilles/heure). La plateforme haute permet d'empiler jusqu'à environ 3 000 feuilles simultanément, avec une hauteur d'empilage de 1 200 mm, améliorant considérablement l'efficacité. Le convoyeur est équipé d'une roue de pression pour une alimentation plus stable. L'utilisation d'ultrasons permet de détecter les doubles feuilles, de déclencher une alarme et de s'arrêter automatiquement.

2) Correction de l'écart de gabarit latéral

La structure de positionnement de la jauge latérale à bille diagonale allongée est utilisée pour le positionnement pendant l'opération sur papier, avec une précision de positionnement de ± 0,1 mm.

3) Adsorption par pulvérisation

Plate-forme à haute stabilité, l'ensemble du processus de transport par courroie synchrone par aspiration est adopté pour rendre le transport du papier plus stable,

4) Partie grattage

Le dispositif d'élimination des déchets à rabat pneumatique, qui peut être utilisé en conjonction avec le système de détection pour éliminer les déchets avec précision et équipé d'une plate-forme de collecte de vieux papiers, peut réduire efficacement les déchets

5) . Réception de papier à écailles de poisson

Une fois le papier solidifié, la superposition d'écailles de poisson peut réduire la vitesse du papier et faciliter la réception du papier, en particulier pour le papier fin, ce qui présente plus d'avantages.

6) . Section de réception du papier

La réception du papier en forme d'entonnoir est combinée au moteur vibrant pour rendre la réception du papier plus soignée et tombe automatiquement en fonction de la capacité de réception du papier.

7) . Système de contrôle électrique

Les quatre entraînements (convoyage du papier, correction de l'écartement latéral, adsorption par pulvérisation de code et réception du papier écailles de poisson) sont tous entraînés par des servomoteurs, offrant une grande précision et une grande stabilité. Des vitesses différentes peuvent être réglées pour chaque entraînement selon les besoins.

1. Configuration principale
